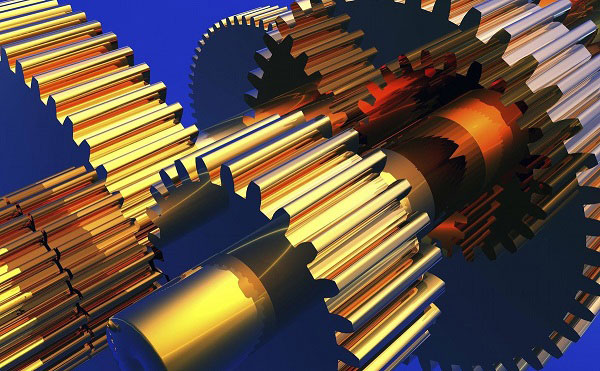

漸開線齒輪很多人都有聽說過，但不知道什么意思，我們可以這樣理解，用鉛筆把一根繩子的一端繞在圓筒的圓周上，然后在拉緊的情況下松開繩子。在這一點上，鉛筆畫的曲線是漸開曲線。圓柱的周長稱為基圓。

    例如: 漸開線產生的過程將衛生紙中心固定，將衛生紙一端拉直，圍繞中心展開，工藝是漸開線工藝，紙張一端的運動是漸開線的！

漸開線性質：

    1、基圓以?xún)瓤梢詻](méi)有通過漸開線。

    2、漸開線上任意點的法線與基圓相切。

    3、漸開線的形狀僅取決于其基圓的大小。

    4、線滾在基圓上的線段長度等于滾在基圓上的圓弧長度。

    5、漸開線上各點的曲率半徑不相等，越靠近基圓曲率半徑越小。

    漸開線的運用：在實際應用中，漸開線和擺線主要可以用來進行設計一個齒輪、齒條的形狀，因為齒輪、齒條的工作方式方法都是“滾動”，所以對于這兩種曲線才是它們最合適的運動軌跡。

    以上是對漸開線齒輪的介紹，有需要漸開線齒輪的歡迎咨詢iHF合發齒輪廠家。
